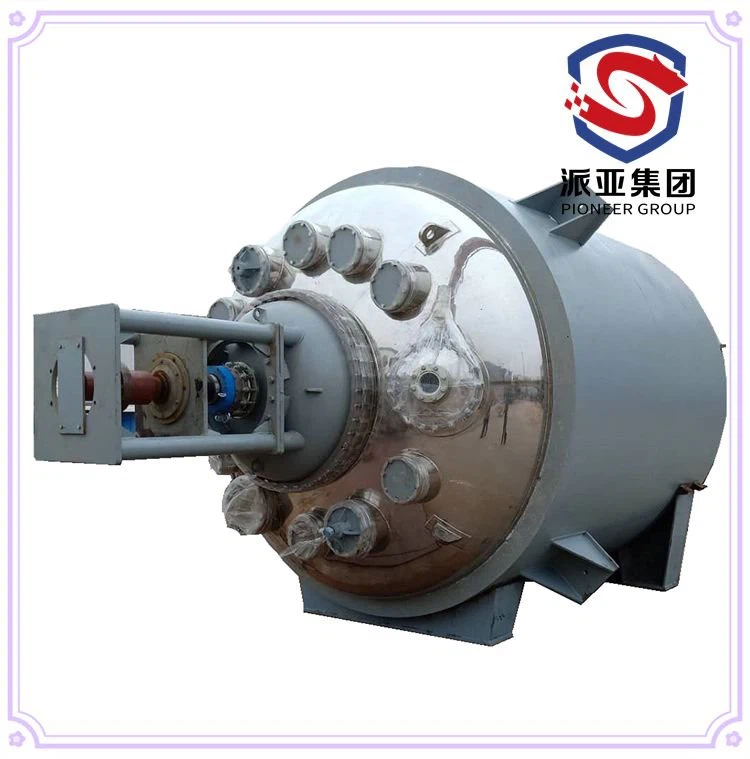

クローズドタイプガラスライニングリアクター

容量：1000〜40000リットル（Fシリーズ、GB / T 25026-2017）; 3000〜40000リットル（Qシリーズ、GB / T 25026-2017）; 1600〜40000リットル（CEシリーズ、DIN28136）。これは、「モノブロック型」とも呼ばれる、トップインサートアジテーターを備えた一種の閉溶接垂直型圧力容器装置です。モノブロック構造の設計では、上部ヘッドの強度を最大化し、より高い圧力定格を可能にする大きなメイン開口部がありません。

お問い合わせを送る

説明

クローズタイプガラスライニングリアクターは、モノブロックタイプグラスライニングリアクターとも呼ばれる、攪拌機付きの一体型垂直タイプ圧力容器装置の一種です。その構造は主に、密溶接ガラスライニング容器本体、トップインサートガラスライニングアジテーター、モーターギア駆動装置、シャフトシール、Uタイプまたはリンペットコイルタイプの加熱/冷却ジャケット、フラッシュバルブ、温度および圧力測定装置を含みます。モノブロック構造の設計には、上部ヘッドの強度を最大化する大きなメイン開口部がなく、より高い圧力定格と大容量を可能にします。標準設計には、2つの異なるシステムが含まれています。1つはGB標準FおよびQシリーズで、もう1つはDIN28136標準CEシリーズです。加熱および/または冷却方法は、蒸気、水、または熱油を介して、auタイプのジャケットまたは外側のセミコイルジャケットを使用する方法です。

Fig-1 Structure of Close type glass lined reactor

製品仕様書

容量	1000〜40000リットル（Fシリーズ、GB / T 25027-2018）; 3000〜40000リットル（Qシリーズ、GB / T 25027-2018）; 1600〜40000リットル（CEシリーズ、DIN28136）; 40000〜50000リットル（カスタマイズ）
容器の設計圧力	{{0}}。25Mpa、0。6 Mpa、1.0 Mpa
ジャケットの設計圧力	0。6Mpa
ジャケットタイプ	Uタイプまたはセミコイルタイプ
設計温度	-20から200度（F / Qシリーズ） -25から230度（CEシリーズ）
裏地付きガラスの厚さ	{{0}}。8〜2.0 mm（F / Qシリーズ） 1.5〜2.3 mm（CEシリーズ）
アジテータータイプ（オプション）＆スピード	取り外し可能なブレードアンカータイプ：ブレードエンドの線速度が5m / s以下の50〜80rpm（Qシリーズのみ）。パドルタイプ：7m / s以下のブレードエンド線速度で70〜125rpm。プロペラ/インペラ：70〜125rpm、ブレードエンドの線速度は8m/s以下。組み合わせタイプまたはカスタマイズ済み
攪拌用駆動装置	縦型減速機付き耐圧防爆ACモーター（オプション）
シャフトシール	スタッフィングシール（0 .25 Mpa以下）; シングルタイプメカニカルシール（0。4 Mpa）; ダブルタイプメカニカルシール（{{0}}。6 Mpa、1.0 Mpa）; 磁気シール（オプション）
ライニングガラスのスパークテスト	ガラスリングの焼成後は20KV、納品前は10KV
油圧テスト	ジャケットと容器の設計圧力の1.2倍
耐熱性	低温衝撃：110度、熱衝撃：120度
設計基準	GB / T150.1〜4-2011、TSG 21-2016 / XG 1-2020、GB / T 25025-2010、GB / T 25026-2017、HG / T {{7 }}（F / Qシリーズ）; ASMEセクションⅧDiv。 1刻印なし、DIN28136（CEシリーズ）; またはカスタマイズされた標準に対して
ノズル＆フランジ標準	HG / T（GB）、ASME、JIS、DIN（オプション）
